3月25日-27日 ，SEMICON CHINA 2026在上海新国际博览中心践约进行 。作为全球半导体行业的风向标 ，这场盛会汇聚了从资料、设备到封测环节的最前沿技术 。而在封装设备区 ，GKGZ6尊龙凯时精机的展区前人头攒动 。这次 ，我们带来了全“芯」伢容 。
走进Z6尊龙凯时精机展区 ，不少人都被面前陈列的设备所吸引：从精密印刷机到智能检建机 ，从高速喷印规划到高精度点胶系统 ，每一组设备和技术规划都在诉说着半导体封装背后的技术故事 。而故事的主题 ，正是那些我们日 ？床患⑷从治薮Σ辉诘男酒 。
从一颗芯片的诞生说起...
若是你拆开一部智能手机 ，或者打开一台高机能推算设备 ，你会看到主板上那颗幼幼的芯片 。但鲜为人知的是 ，在芯片从晶圆到最终封装的过程中 ，必要经历印刷、点胶、植球、检测、建复等一系列精密工序 。每一路工序的精度 ，都直接决定了芯片的机能与靠得住性 。而我们所做的 ，正是为这些关键工序输出“Z6尊龙凯时能量” 。
印刷--为芯片“画”出第一路精密
在半导体先进封装工艺中 ，锡膏、银浆、FLUX、环氧树脂等资料的精密印刷是决定后续贴片与焊接质量的基础 。印刷能力不及 ，虚焊、桥接、浮泛等问题将相继而至 。

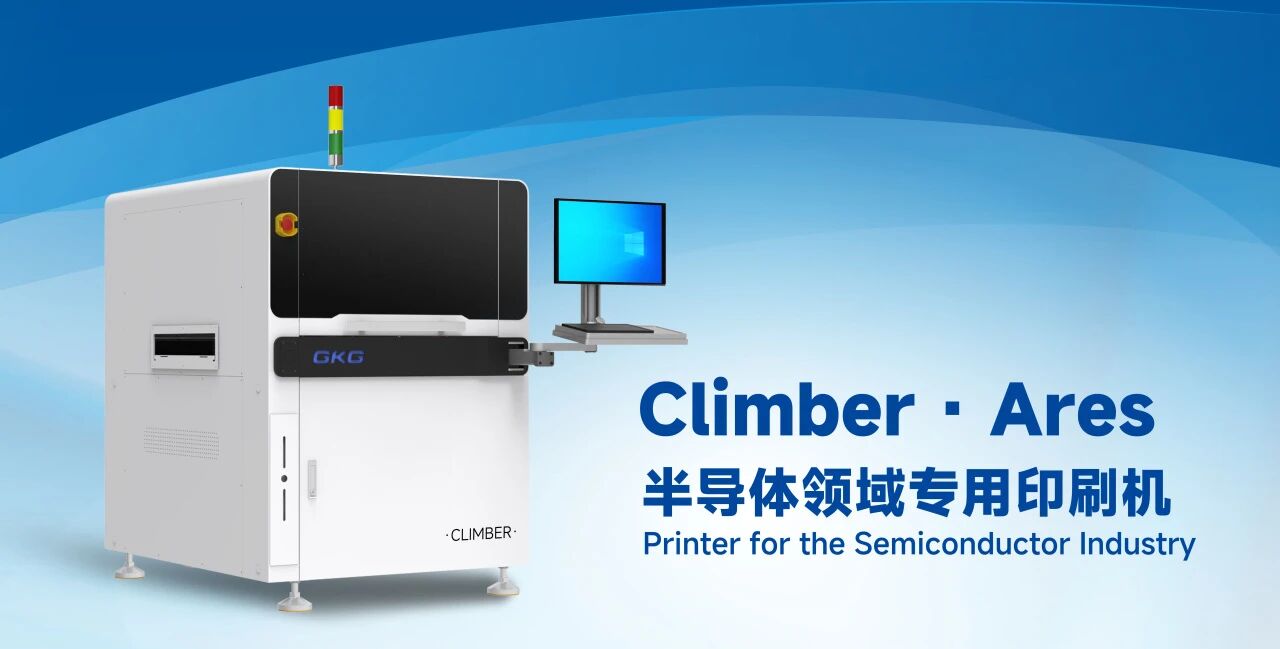

Climber·Ares半导体领域专用印刷机为此而生 。它的定位精度是±8μm(CPK≥2.0),印刷精度：±12.5μm(CPK≥2.0) 。这些数字背后 ，是行业突破性的技术实力 。搭配自动洗濯系统与三段式传输系统 ，主题循环功夫仅需5s/panel 。而再搭载R2多拼板一次校对、统一印刷 ，则让多拼板批量出产的效能大幅提升 。
用在哪里 ？3D封装、SiP、FCBGA ，只有对印刷精杜仔极致要求的先进封装场景 ，都能看到它的身影 。
植球--为芯片装上“衔接之桥”
印刷之后 ，便到了芯片封装中至关沉要的一环--植球 。这些微幼的锡球 ，承担着芯片与基板之间电气衔接和机械支持的双沉使命 ，球径均匀性、地位精度、共面度 ，每一项指标都直接影响最终封装的靠得住性与良率 。而随着先进封装向更高密度、更幼间距演进 ，传统植球方式在应对基板翘曲、微幼球径、单次植球数量激增等挑战时 ，越来越力不从心 。

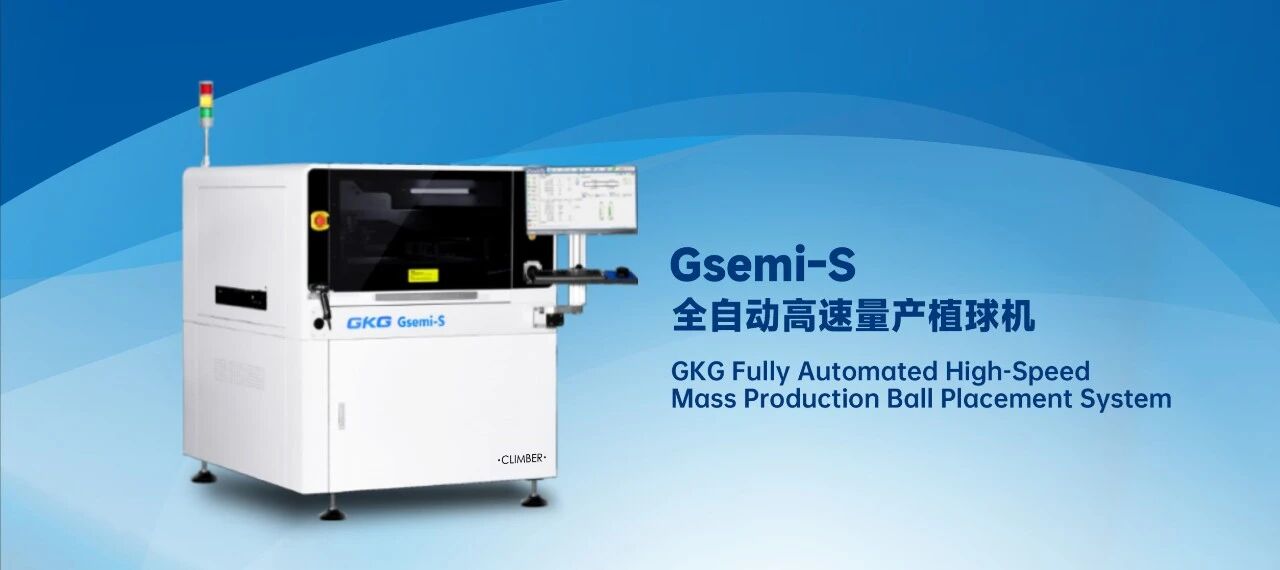

GKG全自动高速量产植球机Gsemi-S ，正是为解决这些痛点而生 。它是一款单机即可适配芯片级、基板级等多种植球工艺的通用型设备 ，单次植球数量无上限 ，产能大幅提升 。高精度视觉对位与工作台节造 ，确保每颗锡球美满植入 ，即便面对基板翘曲等难题 ，依然能维持不变的植球品质 。再搭载检建机零漏球率 ，满足200μm及以上植球能力 。
用在哪里 ？重要利用于：基板（条状）、BGA、FCBGA、SIP、POP、2.5/3D封装 。
植球后 ，谁来守好最后一路光 ？
植球工艺实现后 ，并不料味着良率已成定局 。多球、少球、连球、偏移、球径不均等任何一个轻微缺点 ，都可能导致整颗芯片在后续回流或测试中失效 。这时 ，就必要一位“火眼金睛”的守门员 。

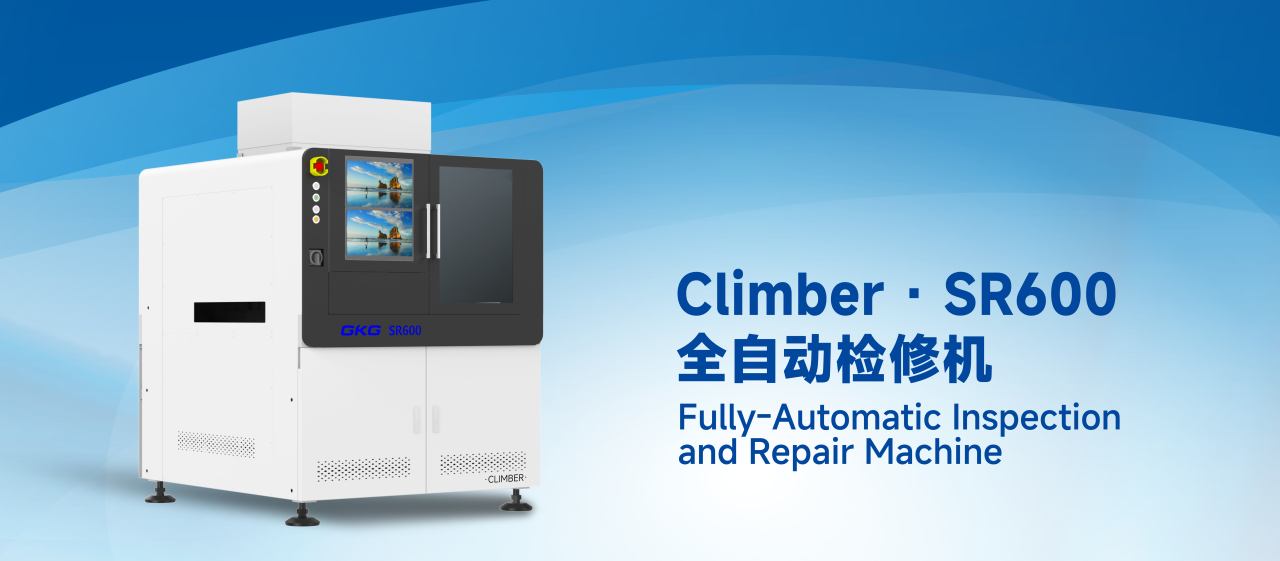

Climber·SR600全自动检建机表演的正是这个角色 。它具备200μm及以上球径植球后检测与建复能力 。搭载先进AI检测 ，可精准鉴别多球、少球、连球、偏移等植球不良并建复 。内含点胶、补球、丢球职能头 ，独立节造、自由分配 。支持在线和离线模式 ，共同植球工艺实现100%良率产出 。
用在哪里 ？重要利用于：基板（条状）、BGA、FCBGA、SIP、POP、2.5/3D封装 。
点胶--幼到看不见 ，却处处是关键
在摄像头模组、MEMS器件、芯片级封装中 ，点胶工艺的精度往往以微米计 。一滴胶的地位误差、拉丝或气泡 ，都可能影响器件的最终机能 。
GEZ50高精密接触式点胶系统给出相识决规划：最幼点径可达80μm 。针筒阀节造器内相信号高速响应电路 ，急剧且持续检测点胶信号及吐出压力 ，保障点胶的一致性 。真空回吸自动节造职能可有效预防拉丝、滴漏、气泡混入景象 。吐出前提的多通路保留职能 ，应对锡膏、红胶、UV等分歧粘度胶水的使用场所急剧切换 。
用在哪里 ？可宽泛利用于光 ？椤氲继濉⑾牙嗟缱印⑵档缱印⒁搅/性命科学等高精度精密造作场景 。

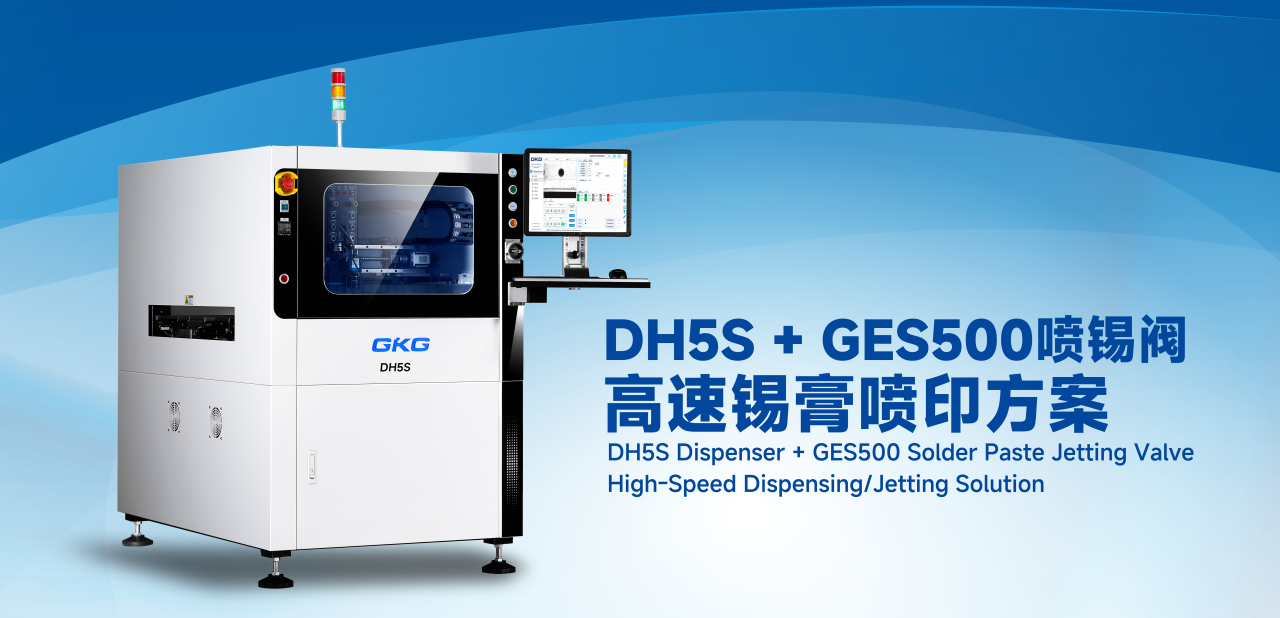

DH5S+GES500高速锡膏喷印规划 ，落点精度:40μm 。双驱直线电机模组XY轴最大速度达2000mm/s 。不变输出点径φ0.23mm@6号粉；不变输出点径φ0.18mm@7号 。超高喷锡效能可达Max1,000,000dot/h 。Gerber离线编程 ，从图纸到首件只需30min 。出产过程免喷嘴擦拭 ，快拆结构5min换线 。
用在哪里 ？半导体封装、MiniLED、消费电子及显示模组、摄像头模组——必要大批量、高密度锡膏喷印的工序 ，这套规划都能从容应对 。
不止单机 ，我们更懂整线！
在现实出产中 ，从印刷到植球、从检测到建复的整线协同 ，是决定量产良率与效能的关键 。
GKG全自动晶圆封装植球整线解决规划
特点介绍：
?印刷、植球、导片、检测、建复五大 ？槿灰幌 ，智造关环 。
?GKG自研主题Cyclone非接触式植球技术 ，智能导片流畅无伤 ，AOI视觉检测搭配自动建复关环管控 。
?全程无人化作业 ，数据可追忆 ，晶圆级封装全场景覆盖满足60~300um WLCSP Bumping造程 。
?重要利用于：Fan Out WLCSP、Fan in WLCSP、Flip Chip、TSV等晶圆级封装 。

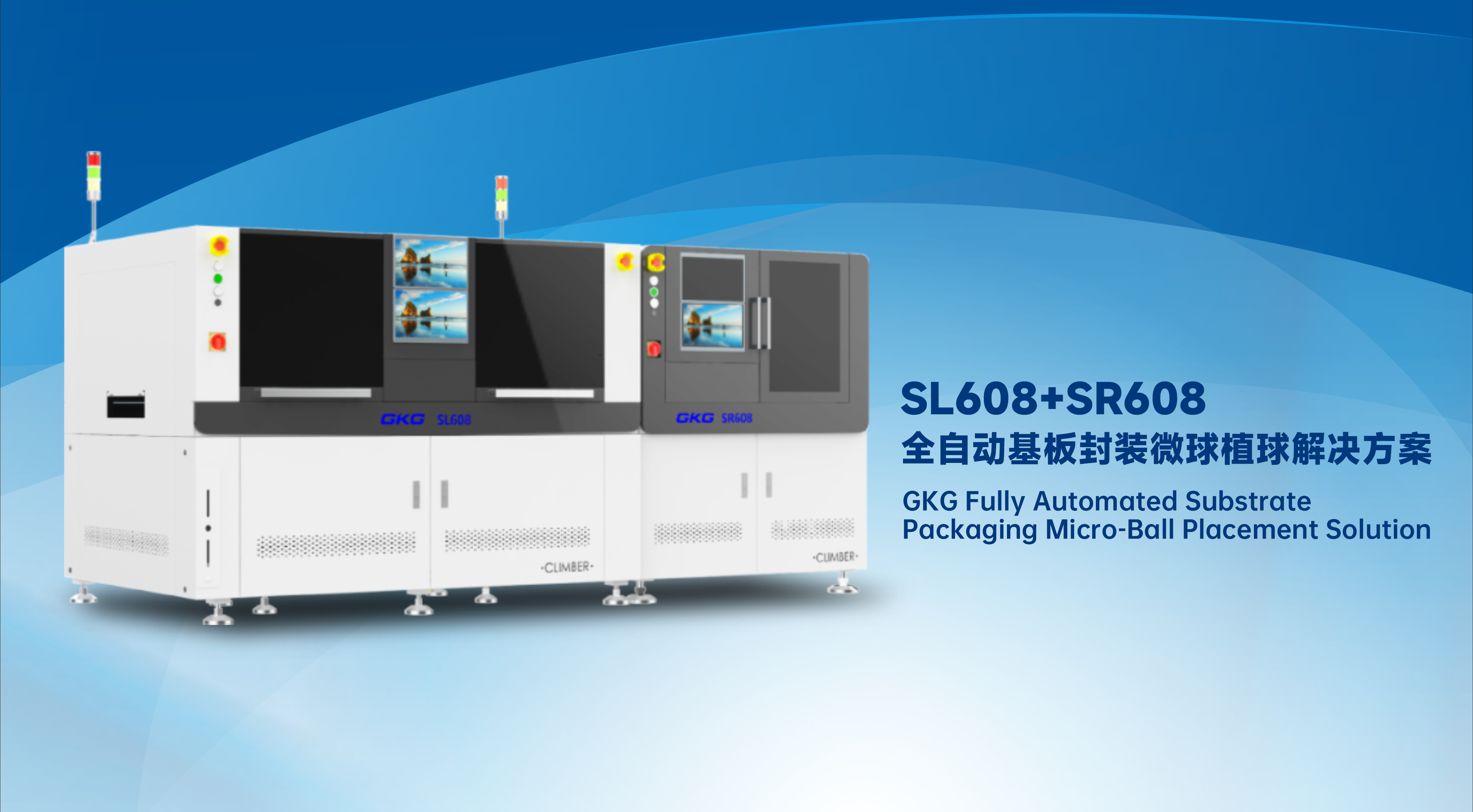

GKG全自动基板封装微球植球解决规划
特点介绍：
?从精密印刷到微球植入 ，从在线检测到智能建复 ，四大主题 ？槲薹旌献 。
?高精杜住刷确保焊膏一致 ，微球植入正确无误；AOI视觉检测搭配自动补球建复 ，实现关环品控 。
?整线全自动流转 ，无需人为过问 ，有效应对基板翘曲与60~300um微幼球径挑战 ，助力先进封装良率跃升 。
?重要利用于：基板（条状）、FCBGA、SIP、POP、CSP、2.5/3D封装 。
现场回首
三天展会 ，GKG展台迎来了国内表各地的新老伴侣 。有人立足细问 ，有人带着工艺难题来追求规划 ，有人感伤：“国产封装设备 ，真的不一样了！”
当我们把眼光从展会现场收回 ，沉新望向那颗芯片——它可能藏在你手中的智能手机里 ，让你与世界随时互联；可能驱动着高机能推算设备 ，为AI智能、大数据提供算力支持；可能存在于自动驾驶汽车的节造器中 ，守护每一次出行的安全；也可能植入医疗设备 ，为性命健康保驾护航 。芯片无处不在 ，而每一颗靠得住芯片的背后 ，都离不开封装工艺的一目十行 。
我们相信 ，封装工艺的每一次微米级突破 ，终将汇聚成中国半导体产业向上攀登的坚实台阶 。而这每一步的攀登 ，都将转化为千行百业中越发靠得住、越发智能的“中国芯” 。
展会闭幕 ，征途持续 。下一站 ，我们等待与您在更多场景中相遇 。
